塑胶跑道摊铺机主机架构造及动力传动体系

发布时间:2021-10-30 关键词:

摊铺机

跑道摊铺机

塑胶跑道摊铺机

(一)塑胶跑道摊铺机主机架构造

摊铺机机架是跑道摊铺机各种作业设备以及发动机、传动体系和控制台等部件的支承体。它应具有满意的刚度和强度,一起也是满意摊铺机在宽度调整时,各构件能方便地替换和弹性的条件。主机架是由厚钢板焊接的箱形梁经过螺栓衔接或焊接而成的框架式结构。

塑胶跑道摊铺机的机架它主要由两根端梁、两根弹性横梁、两根弹性套、两根中心梁、两根支撑纵梁和两根托梁组成。所示为跑道摊铺机主机架弹性体系结构。由图可知,端梁经过螺栓与摊铺机行走体系的可转向支腿相衔接,左侧端梁旁边面经过螺栓与弹性固结。端装在身缩套上的液压缸经过销轴与端梁衔接。它与弹性梁弹性套、端梁起构成了跑道摊铺机主机架弹性体系。因而,在施工时能根据路宽要求调整摊铺机主机的宽度,保证摊铺宽度在3.65~9.75m之间。

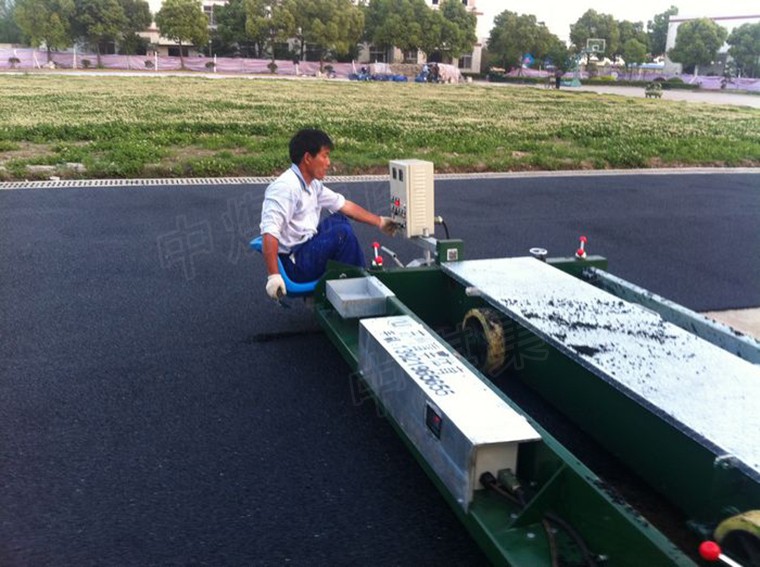

塑胶跑道摊铺机主机架构造及动力传动体系

两根托梁经过托架同弹性梁相连。这样,提高了前后两根弹性梁的刚度,一起经过衔接件同塑胶跑道摊铺机作业设备衔接,支撑摊铺机的作业设备左端。 支撑纵梁经过焊接同弹性套相连,与中心梁、托梁共同组成作业设备悬架体系,承受作业设备的主要重量与作业压力。螺旋布料器的驱动箱、振捣器、成形盘、抹光板等设备均经过螺栓、托架与其衔接。

摊铺机主机架上还装置有各种动力设备、控制体系。为操作、保护方便,其上还用花纹钢板铺有多条人行通道。

(二)摊铺机动力传动体系

摊铺机发动机的动力经变速器传递给液压泵组。主减速器直接装置在发动机后部。它可以把发动机输出的动力传递给油泵体系。油泵体系由振动器驱动泵、螺旋摊铺器驱动泵、履带行走设备驱动泵、振实板、振动器加速驱动泵及辅助泵体系组成。

这些油泵均系由内齿轮泵和特别轴向柱塞泵组合成的组合泵,别离有各自的控制体系控制。在发动机前部装有发电机。有12V和24V两种输出,其中24V用于启动体系,12V用于电—液控制体系。
