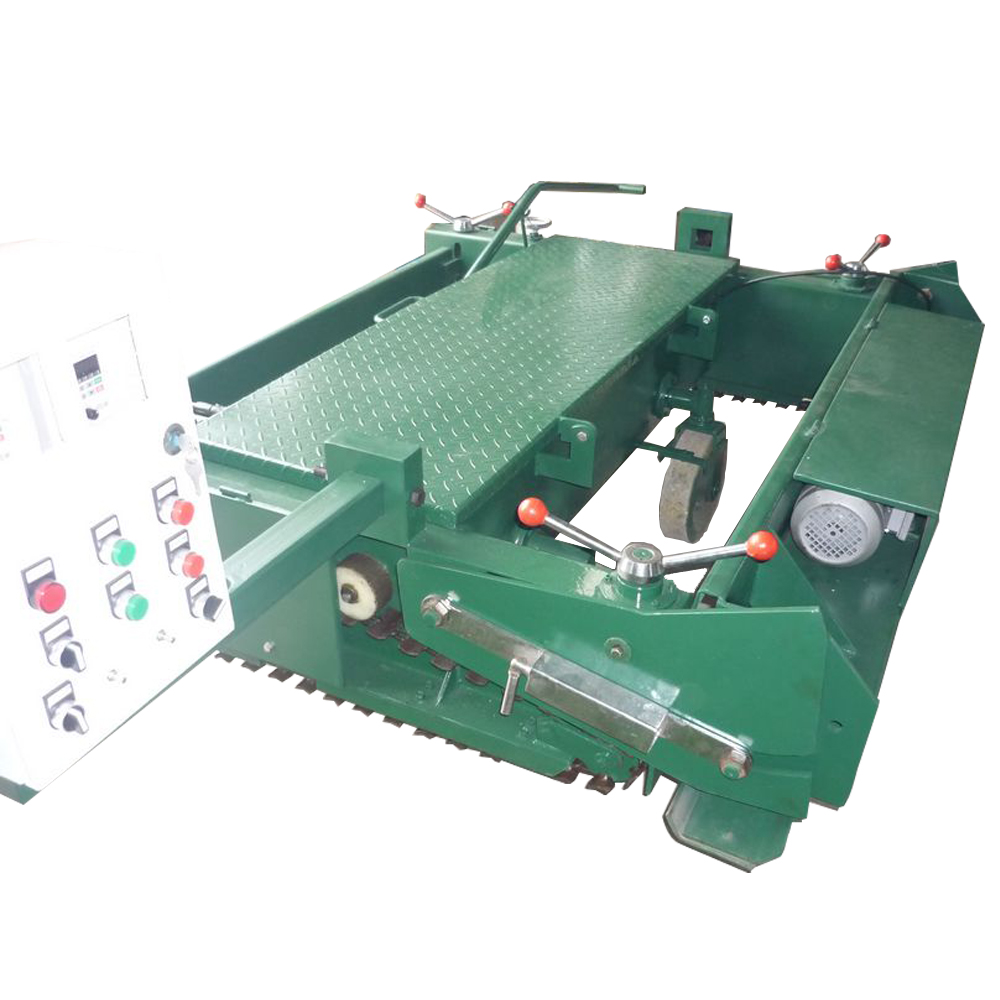

橡胶颗粒平铺机橡胶跑道摊铺机产品简介

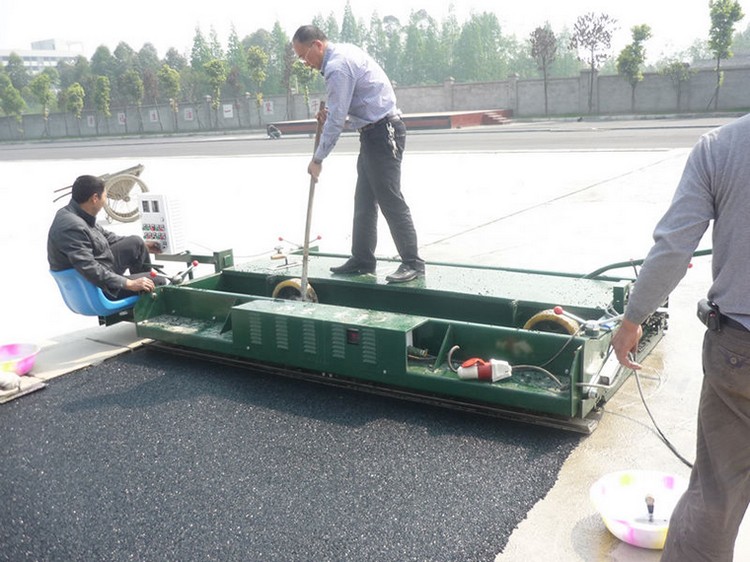

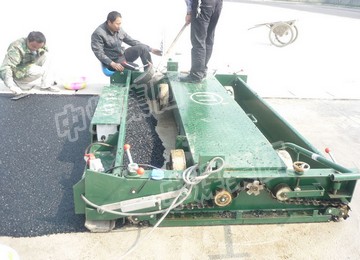

塑胶跑道铺设机也叫作橡胶摊铺机,中煤厂家生产的橡胶摊铺机才用的是西门子边频无极调速技术和液压传动装置,提高其铺设的自动化程度,其性能大大满足比赛场地的施工要求,达到比赛场地、优质和操作方便等的质量该摊铺机的优点是高效、低耗,能够广泛应用于学校橡胶跑道的建设。

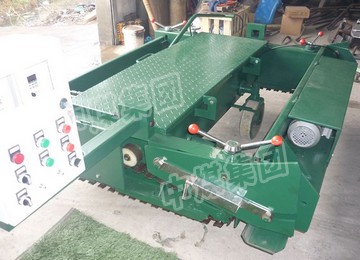

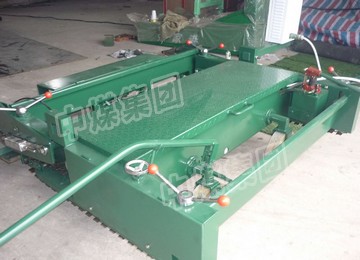

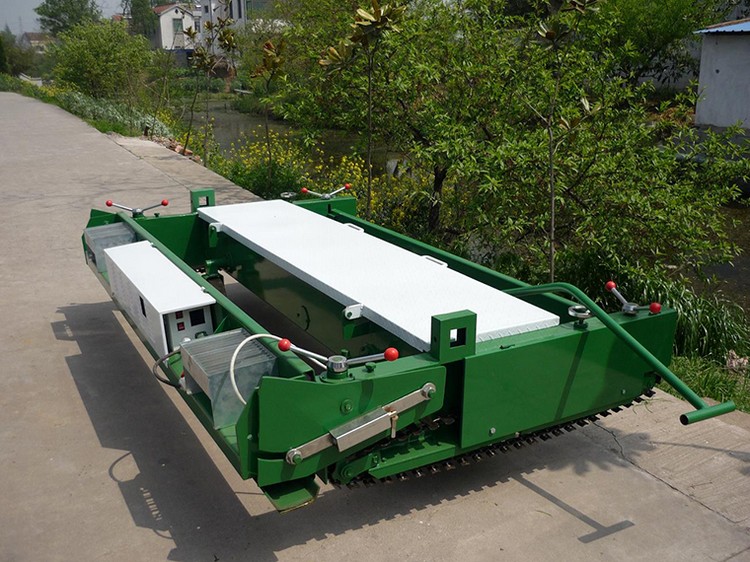

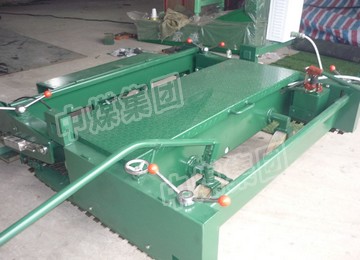

橡胶颗粒平铺机橡胶跑道摊铺机机构及功能
1、机架:采用型钢(槽钢)和钢板焊接结构,耐冲击,并经扭曲实验,结构稳定。
2、驱动装置:使用链轮履带传动,电机变频无级调速控制,运动平稳,进退自如,直线性容易掌握。如果需要弧形铺设,转弯操作有很方便,不受弧形大小的限制。不同底部的基础均可行走。
3、后整平板:铺装整平板是关系铺装质量的重要部件。本机的铺装平板具有调节高低,控制角度和电热加温及正动压实的功效。使用方便,确保铺设场地平整。

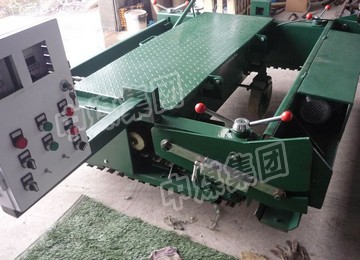

4、电控箱:本机采用集中电控装置,操作人员只要按动不同功能的按钮或旋钮,就能使机械产生所需的功能和动作。
5、刮板:主要用以控制投料宽度和厚度,经螺杆调节高度,确保投料准确。
6、起落机构:采用液压传动,实现胶轮起落架的升降。当完成铺装工作之后,操作胶轮着地,撑起机械,便于非工作行走或运输。非工作行走即手动转向拉杆,推拉机械行走。
二、操作规程
1、接通电源,检查电源是否正常。本机电源采用380v三相4线(含零线),零线和火线千万不能接错。注意在插入或拔出航空插头时,必先将前面的进线电源开关断电,以避免烧坏触头。
2、驾驶位置可左右互换,也可根据自己要求调节高度、前后左右。电控箱在驾驶位置正方,电控箱采用集中操纵,操作人员只要按动不同的功能的按钮,机器就会实现您所需的动作和功能,操作什么简单。
3、开启升降油泵,油泵油表知识在60~80kg/平方厘米为正常,如油表指示为0,须检查油泵内是否有油或泵反转。
4、整平板加热旋钮有自动和手动两种,在铺设场地前5~10分钟开启加热旋钮至自动状态,(温控可设置30℃~120℃之间),根据场地工艺要求和现场气温设定温度,一般为70℃~100℃,通常设定点90℃。
5、开启变频旋钮,使变频器状态处于正常工作状态,(等10秒钟)本机装有ⅰ、ⅱ两个变频器分别用于调节两边电机的转速。变频器可调前进与后进,可根据施工要求调节移动速度,调节范围是以0.8/min~6m/min.。(常用2~3m/mim)变频器在出厂之前已经调好,用户在开机使用不能随意乱调。
产品名称 |
摊铺机 |
||
型号 |

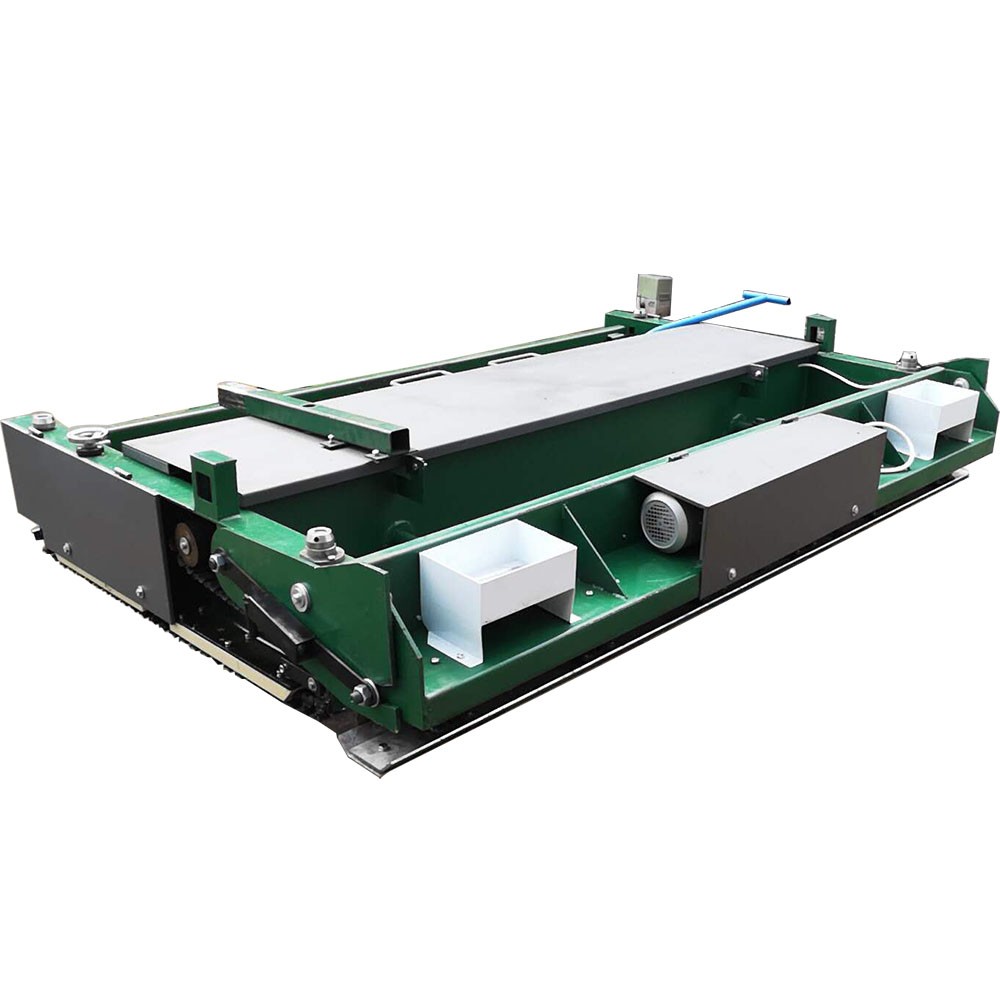

TPJ-2.5 |
TPJ-2.0 |
TPJ-1.5 |
宽度 |
2800mm |
2300mm |
1800mm |
摊铺宽度 |
2500mm |
2000mm |
1500mm |
移动速度 |
0.8-6m/min |
0.8-6m/min |
0.8-6m/min |
摊铺速度 |
500 sq.m./h |
400 sq.m./h |
300 sq.m./h |
功率 |
8kw |
8kw |
8kw |
温度调节 |
90-120 centigrade |
90-120 centigrade |
90-120 centigrade |
机重 |
850kg |
700kg |
600kg |
尺寸 |
3000*1800*720mm |
2500*1700*720mm |
2000*1700*720mm |

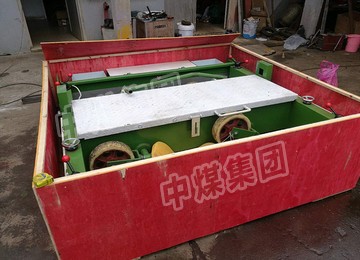

包装 |
Wooden case |
Wooden case |
Wooden case |
